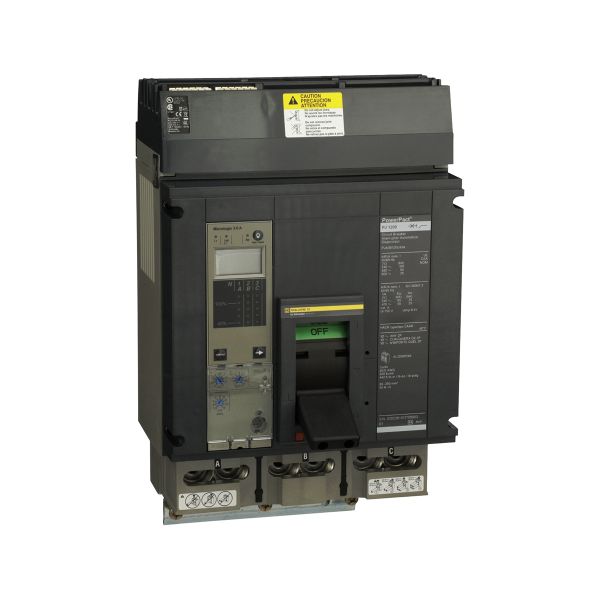

Interruptor automático, I-Line, 3 polos, 1200 A. PJA36120U41A Schneider Electric

- Corriente nominal de línea: 1200 A
- Número de polos: 3P
- Tipo de control: Palanca
- Código de capacidad de ruptura: J
- Capacidad de Interrupción: AIRE 100 kA 240 V CA 50/60 Hz UL 489
AIRE 65 kA 480 V CA 50/60 Hz UL 489
AIRE 25 kA 600 V CA 50/60 Hz UL 489
Icu 65 kA 240 V CA 50/60 Hz IEC 60947-2
Icu 50 kA 380/415 V CA 50/60 Hz IEC 60947-2
- Tensión asignada de empleo: 600 V CA 50/60 Hz UL 489
- Frecuencia de red: 50/60 Hz
- Capacidad nominal de corte de servicio: 35 kA 240 V CA 50/60 Hz IEC 60947-2
25 kA 380/415 V CA 50/60 Hz IEC 60947-2
- Tensión soportada de impulso nominal: 8 kV CEI 60947-2
- Nombre de la unidad de viaje: Micrologic 3.0 A
- Calibre AWG: 4 x AWG 3/0...500 kcmil aluminio/cobre
- Señalización local: Sobrecarga 1 1 LED ámbar)
1 bandera verde)
Causas de disparo 4 indicador de disparo rojo)
- Modo de montaje: Soporte I-Line)
- Soporte de montaje: Soporte
- Conexión eléctrica: Línea de conexión I-Line
Terminales de carga
- Número de ranuras: 2 interruptores auxiliares enchufable OF)
1 interruptor de alarma enchufable SD)
1 interruptor de disparo por sobreintensidad enchufable SDE)
1 disparador de tensión enchufable MN o MX)
- Longitud de pelado de cables de alimentación: 30 mm
- Altura: 410,46 mm
- Ancho: 210,06 mm
- Profundidad: 204,47 mm
- Peso neto: 14,51 kg
