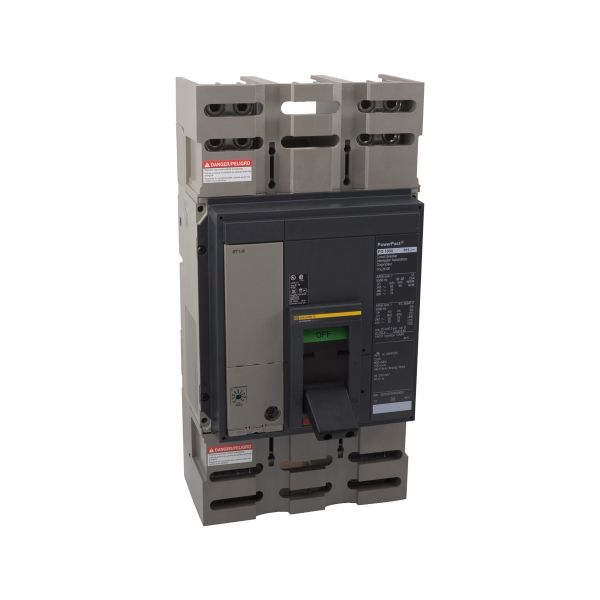

Interruptor automático, terminales, Micrologic 3,0 A. PGL36120U41A Schneider Electric

- Corriente nominal de línea: 1200 A
- Número de polos: 3P
- Tipo de control: Palanca
- Capacidad de Interrupción: AIRE 65 kA 240 V CA 50/60 Hz UL 489
AIRE 35 kA 480 V CA 50/60 Hz UL 489
AIRE 18 kA 600 V CA 50/60 Hz UL 489
Icu 50 kA 240 V CA 50/60 Hz IEC 60947-2
Icu 35 kA 380/415 V CA 50/60 Hz IEC 60947-2
- Tensión asignada de empleo: 600 V CA 50/60 Hz UL 489
- Frecuencia de red: 50/60 Hz
- Tensión nominal de aislamiento: 750 V IEC 60947-2
- Nombre de la unidad de viaje: Micrologic 3.0 A
- Calibre AWG: 4 x AWG 3/0...500 kcmil aluminio/cobre
- Señalización local: 1 indicador de viaje verde)
- Conexión eléctrica: Lugs carga
Lugs línea
- Identificador de terminales: AL1200P25K
- Rango de ajuste de recogida de tiempo prolongado: 0,4...1 x Ir
- Par de apriete: 442,54 lbf.in (50 Nm) 0,15…0,37 in² (95…240 mm²) (4 x AWG 3/0...500 kcmil)
8,85…11,51 lbf.in (1,0…1,3 Nm)
- Número de ranuras: 2 interruptores auxiliares enchufable OF)
1 interruptor de alarma enchufable SD)
1 interruptor de disparo por sobreintensidad enchufable SDE)
1 disparador de tensión enchufable MN o MX)
- Longitud de pelado de cables de alimentación: 30 mm
- Altura: 410,46 mm
- Ancho: 210,06 mm
- Profundidad: 204,47 mm
- Peso: 14,51 kg
